编码器是一种光电式旋转测量装置，它将被测的角位移直接转换成数字信号（高速脉冲信号）。因此可将编码器的输出脉冲信号直接输入给PLC，利用PLC的高速计数器对其脉冲信号进行计数，触摸屏，以获得测量结果。

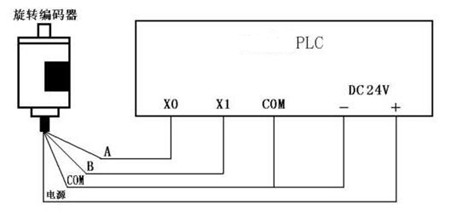

       不同型号的编码器，其输出脉冲的相数也不同，有的编码器输出A、B、Z三相脉冲，有的只有A、B相两相，最简单的只有A相。         如图所示是输出两相脉冲的编码器与PLC的连接示意图。

        编码器有4条引线，其中2条是脉冲输出线，1条是COM端线，1条是电源线。

        编码器的电源可以是外接电源，也可直接使用PLC的DC24V电源。电源“-”端要与编码器的COM端连接，“+”与编码器的电源端连接。

        编码器的COM端与PLC输入COM端连接，A、B两相脉冲输出线直接与PLC的输入端连接，连接时要注意PLC输入的响应时间。有的旋转编码器还有一条屏蔽线，使用时要将屏蔽线接地。         锝秉工控为企业提供生产过程自动化、设计，安装，调试，现场技术服务和自动化工程项目改造。经营且代理进口编码器，安全栅，传感器，编码器，可编程控制器（PLC)，变频器等自动化产品。可直接国外订购，可直接报关，货期可以缩短一半，价格更有优势可以为您争取更大的利润空间。
